Formas desde archivos y límites integrados

Esta capa dibuja límites, como países, estados, regiones o territorios de ventas, y une cada forma a una fila de sus datos. Las formas emparejadas toman el color de sus datos, muestran su información sobre herramientas y se pueden seleccionar. Úsela para mapas de coropletas. Los países, estados y provincias están integrados en Icon Map Lite, así que para ellos no necesita ningún archivo.

Qué necesita

Añada estos campos al objeto visual:

Añada campos a Información sobre herramientas si los quiere.

Estos campos deben estar vacíos en la fila; de lo contrario, la fila pertenece a otra capa: Imagen / WKT / GeoJSON, Longitud (X), Latitud (Y), Longitud de destino, Latitud de destino, Tamaño del círculo, Peso del mapa de calor y Peso de la celda (H3/S2/A5/Geohash). Consulte Combinar varias capas en un mapa.

También necesita las formas. Formas de ofrece dos tipos:

Límites integrados

Icon Map Lite tiene tres conjuntos de límites integrados. Proceden de los mismos datos mundiales de Natural Earth que el mapa de fondo integrado.

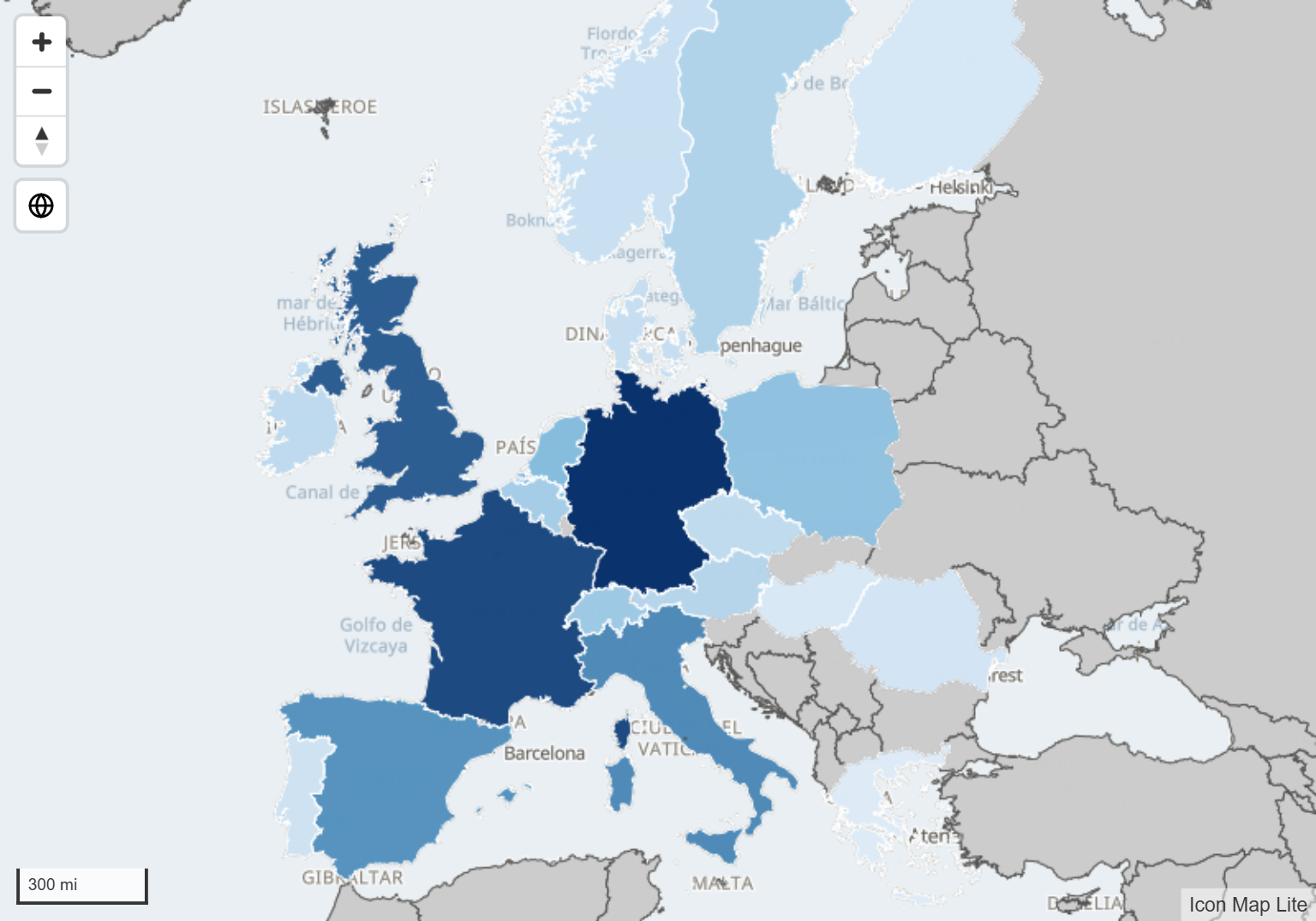

Colorear países o estados en cuatro pasos

1. Añada * ID (obligatorio) y Referencia de la entidad al objeto visual. Ponga el nombre o el código de un país o de un estado en Referencia de la entidad.
2. En el panel Formato, expanda Capas de datos y, en el grupo Capas de datos, active Formas (desde archivos) GeoJSON / Shapefile / KML / IMDF. Si se muestra el panel ¿Qué tipo de mapa va a crear?, puede seleccionar en su lugar el mosaico Formas (desde archivos).
3. En Formas (desde archivos) - configuración, establezca Formas de en Countries, Countries, split o States and provinces. Después, establezca Propiedad que debe coincidir con el campo de referencia de la entidad en la propiedad que contienen sus datos. El panel muestra un ejemplo debajo, como "Sus datos deberían tener este aspecto: DEU".
4. En Formas (desde archivos) - formato de relleno, seleccione el botón fx junto a Color de relleno y coloree las formas a partir de una medida o un campo.

La coincidencia es exacta. Sus valores deben estar escritos como los escribe el conjunto integrado, así que los códigos suelen ser más fiables que los nombres. Para mostrar solo las formas de sus datos, active Quitar las formas sin coincidencia.

Aspectos que conviene conocer de los conjuntos integrados:

• Se dibujan a partir de datos mundiales simplificados, así que las fronteras están generalizadas. Son adecuados para una vista del mundo, de un continente o de un país. Para límites detallados, cargue un archivo.

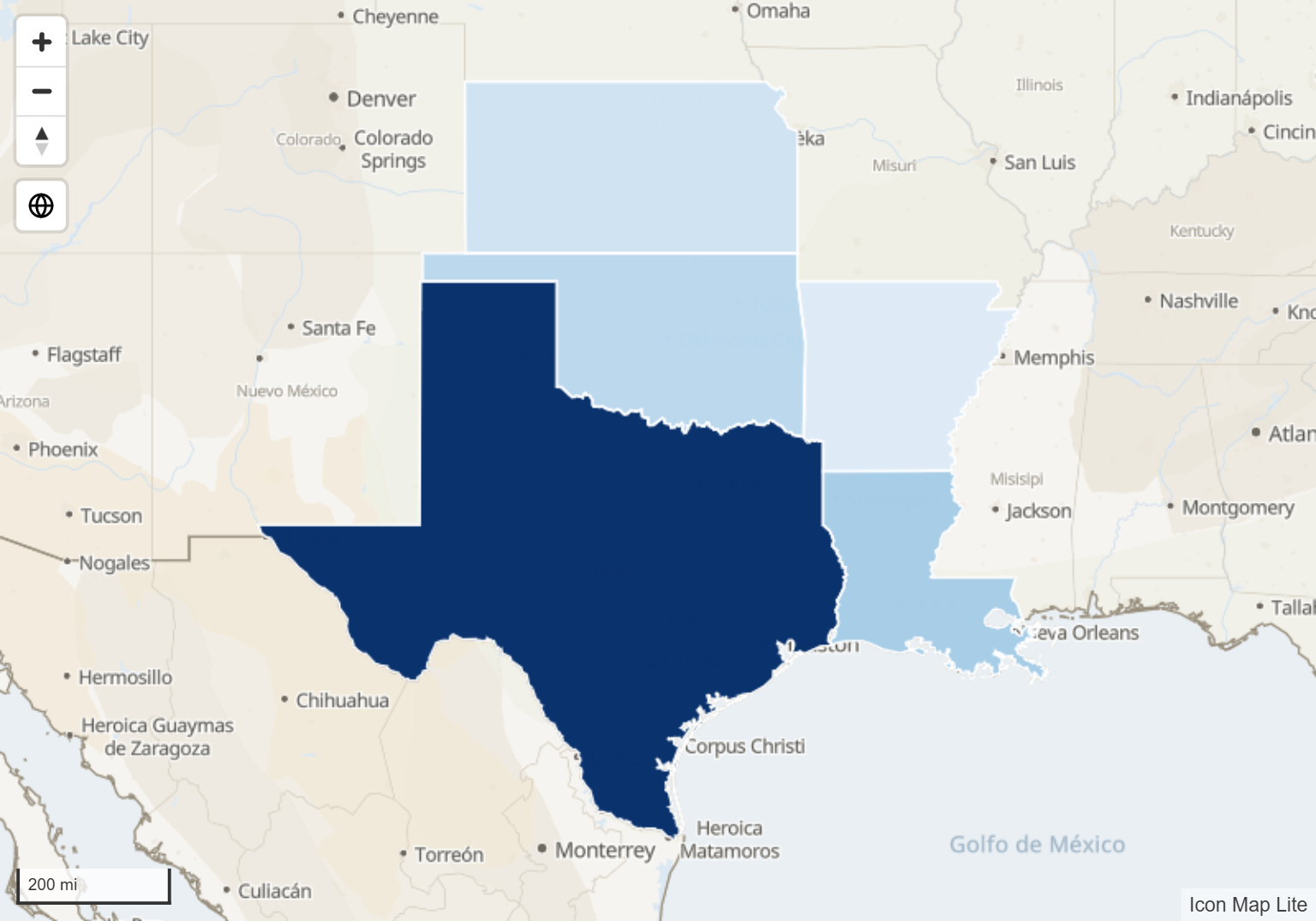

• States and provinces se dibujan cuando el mapa está acercado al nivel 3 o más. El zoom automático le lleva hasta ahí cuando sus filas coinciden con estados.
• El mapa ajusta el zoom a las formas emparejadas, no a todo el mundo.
• Cada nivel de obtención de detalles o cada capa elige su propio Formas de, de modo que puede obtener detalles desde los países hasta los estados, o dibujar los países y un archivo cargado a la vez. Consulte Obtener detalles entre niveles.

Cómo funciona la unión

Cada forma tiene propiedades, por ejemplo un código y un nombre. La capa compara el valor de Referencia de la entidad con una propiedad de cada forma. Donde coinciden, la forma se empareja con esa fila.

• Una forma emparejada toma el formato, la información sobre herramientas y la etiqueta de datos de la fila, y se puede seleccionar.
• Una forma sin fila coincidente queda sin coincidencia. Se dibuja con los colores de los elementos sin coincidencia, o se quita si activa Quitar las formas sin coincidencia.
• La comparación es exacta. TX no coincide con tx, y 12 no coincide con 012. Un espacio de más en cualquiera de los dos valores impide la coincidencia.
• Si varias filas tienen el mismo valor de Referencia de la entidad, se usa la primera. Si varias formas tienen el mismo valor, todas toman el formato de esa fila.

La propiedad que se compara se define en Propiedad que debe coincidir con el campo de referencia de la entidad. En los conjuntos integrados es una lista de sus propiedades, que empieza por Name. En un archivo cargado, si se deja en Cualquiera, la capa la averigua: usa una propiedad con el mismo nombre que su campo de referencia de la entidad, si la hay; si no, la primera propiedad cuyo valor coincide con una de sus filas. Indicar la propiedad es más rápido y evita una coincidencia con la propiedad equivocada. Los nombres de las propiedades distinguen entre mayúsculas y minúsculas.

Añadir la capa con un archivo

1. Añada * ID (obligatorio) y Referencia de la entidad al objeto visual.
2. En el panel Formato, expanda Capas de datos. En el grupo Capas de datos, active Formas (desde archivos) GeoJSON / Shapefile / KML / IMDF.
3. En Formas (desde archivos) - configuración, deje Formas de en Archivo cargado y active Mostrar el botón de carga de archivos. Se abre la ventana de carga.
4. Elija su archivo. Seleccione la propiedad que coincide con sus datos en la columna Enlace de datos (en un archivo PMTiles, en Propiedad de coincidencia) y seleccione OK.
5. En Formas (desde archivos) - formato de relleno, seleccione el botón fx junto a Color de relleno para colorear cada forma a partir de sus datos.

Cargar un archivo

Un archivo cargado se guarda dentro del informe. Viaja con el informe y no se lee nada de la web. Icon Map Lite no puede vincularse a un archivo de un servidor: descargue el archivo y cárguelo.

Archivos que puede cargar

No se pueden cargar archivos KMZ ni CSV en esta capa. Un archivo de mapa de fondo personalizado (.imbase) se rechaza aquí: corresponde a Capa de fondo. Consulte Mapas de fondo personalizados.

Sistemas de coordenadas. Un shapefile se convierte a longitud y latitud con su archivo .prj. Un archivo GeoJSON o TopoJSON que indica su sistema de coordenadas en un miembro crs también se convierte. Un archivo sin miembro crs se considera ya en longitud y latitud (WGS84). KML siempre es WGS84.

Límites de tamaño

• GeoJSON, TopoJSON, KML y shapefiles: el archivo se puede guardar cuando ocupa 100 MB o menos como JSON sin comprimir después de la simplificación. Por encima de eso, OK no está disponible y la ventana muestra "El archivo es demasiado grande para guardarlo en el informe de Power BI."
• PMTiles: el archivo puede ocupar como máximo 25 MB.

Los archivos grandes ralentizan el informe mucho antes de llegar a estos límites. La ventana de carga sugiere un nivel de simplificación que deja el archivo en 30 MB o menos, y un archivo más pequeño es aún mejor. Para países, estados y provincias, los límites integrados no añaden nada al tamaño del informe.

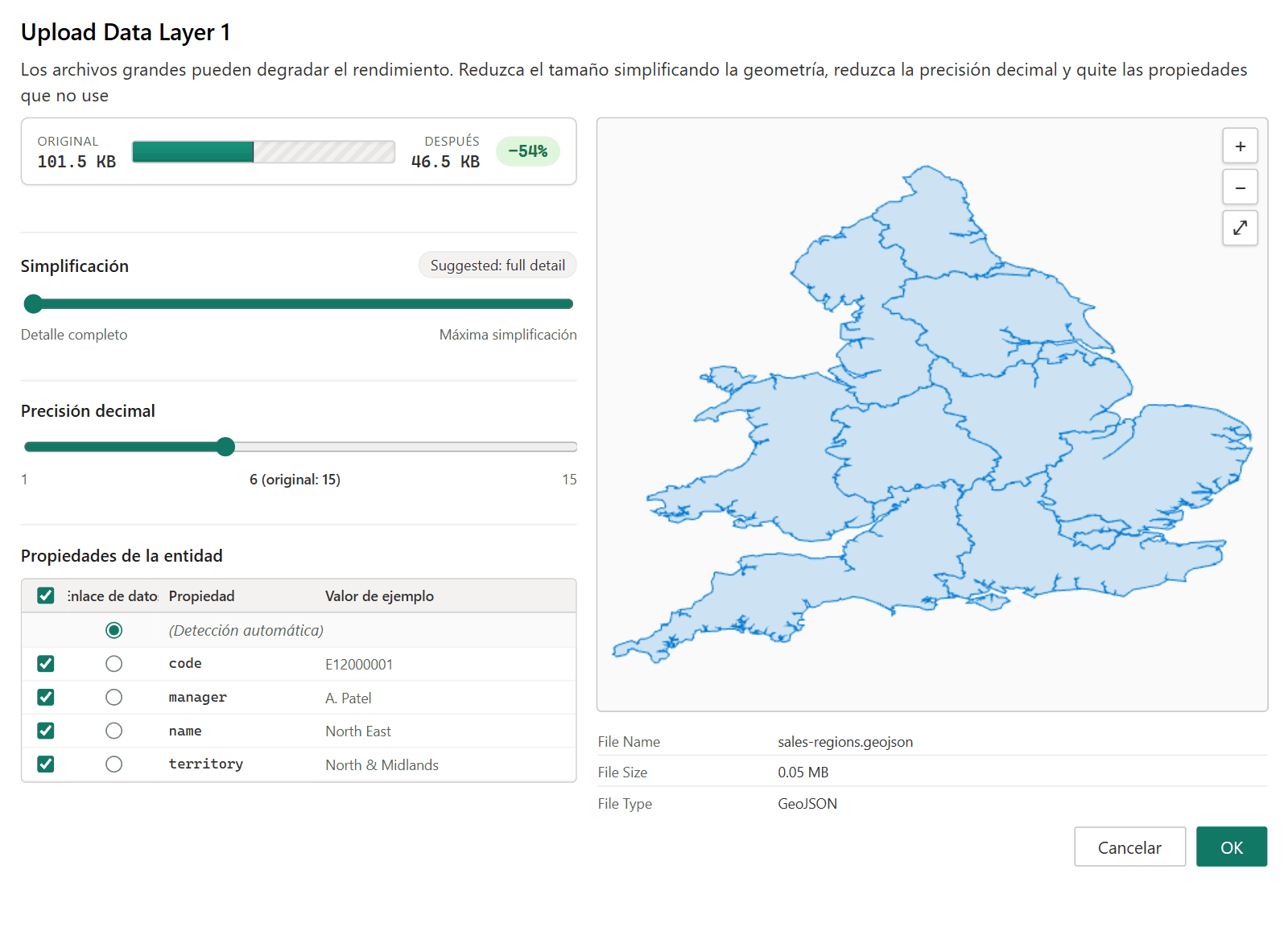

La ventana de carga

La ventana se titula Upload Data Layer seguido del número del nivel o de la capa. Suelte un archivo en ella o haga clic para buscarlo. Después de elegir un archivo GeoJSON, TopoJSON, KML o shapefile, la ventana muestra una vista previa que puede acercar y desplazar, y estos controles:

• Simplificación: de Detalle completo a Máxima simplificación. Simplificar quita puntos de los contornos para que el archivo sea más pequeño. Las fronteras que comparten dos formas siguen compartidas. Seleccione el distintivo Suggested para aplicar la cantidad sugerida.
• Precisión decimal: el número de decimales que se conservan en cada coordenada. Menos decimales dan un archivo más pequeño.
• Propiedades de la entidad: todas las propiedades del archivo con un valor de ejemplo. Desactive la casilla de las propiedades que no necesite y se dejarán fuera del archivo guardado. En la columna Enlace de datos, elija la propiedad que contiene los valores de su campo de referencia de la entidad, o deje seleccionado (Detección automática).
• Original y Después muestran el tamaño antes y después de sus elecciones.

Seleccione OK para guardar el archivo en el informe. Para sustituir un archivo, cargue otro en el mismo lugar. Quitar el archivo existente, en la ventana de carga, lo borra.

Archivos PMTiles

Un archivo PMTiles contiene formas como teselas vectoriales, ya simplificadas para cada nivel de zoom. Cargar uno le permite guardar en un informe límites mucho más detallados que un archivo GeoJSON del mismo tamaño.

• El archivo puede ocupar como máximo 25 MB y debe contener entidades vectoriales, no imágenes.
• En la ventana de carga, elija la Capa que se va a usar. Un archivo puede contener varias capas, y solo se dibuja la que elija. Después, elija la Propiedad de coincidencia, o deje Cualquier propiedad, que comprueba todas las propiedades y es más lenta.
• No hay control de simplificación ni de precisión, porque el archivo ya está simplificado.
• El mapa ajusta el zoom a las formas emparejadas, no a todo el archivo.

Si un archivo supera los 25 MB, vuelva a generarlo con un nivel de zoom máximo más bajo o con menos capas.

Mapas de interiores (IMDF)

Un archivo IMDF es un zip que describe el interior de un edificio: unidades, paredes, aberturas, elementos fijos, niveles y servicios. Se importa con precisión completa, sin simplificación. La ventana de carga tiene un conmutador, Importar archivos IMDF (mapas de interiores) en 3D. Cuando el archivo tiene más de un nivel, aparece en el mapa un selector de nivel para que los usuarios del informe elijan una planta. Las formas conservan los colores propios del archivo.

Colorear las formas

A partir de sus datos con formato condicional

Seleccione el botón fx junto a Color de relleno. Puede usar un degradado, reglas o el valor de un campo, como en cualquier objeto visual de Power BI. Consulte Formato condicional. Esto también funciona para el color, la transparencia y el ancho de la línea.

Estilos de relleno, puntos y 3D

• Estilo de relleno puede ser Continua o Rayado (franjas diagonales, con Ancho del rayado). El rayado se aplica a los archivos GeoJSON, TopoJSON, KML y shapefile cargados. Los límites integrados y los archivos PMTiles se rellenan con color continuo.
• Las entidades de punto de un archivo se dibujan como círculos. Tamaño del círculo define el radio en píxeles.
• Las entidades de línea se dibujan con el color, el ancho y la transparencia de la línea.
• Altura de la extrusión del polígono eleva los polígonos emparejados en forma de bloques 3D, en metros. Admite formato condicional, así que la altura puede proceder de una medida. Incline el mapa para ver la altura.

Formas sin coincidencia

Las formas sin fila coincidente se dibujan con los ajustes de Formas (desde archivos) - formato de los elementos sin coincidencia, en gris de forma predeterminada. No se pueden seleccionar. Con Invalidar el formato de los elementos sin coincidencia desactivado, una forma sin coincidencia que lleva su propio color de relleno en el archivo conserva ese color. Active Quitar las formas sin coincidencia para ocultarlas por completo.

Obtener detalles entre niveles

Una capa de formas puede contener hasta cinco niveles o capas. Mostrar varias capas como, en Formas (desde archivos) - configuración inicial, decide cómo se usan:

• Obtención de detalles: hay un solo nivel en el mapa cada vez, y los botones de obtención de detalles de Power BI permiten pasar de uno a otro.
• Varias capas: todas las capas se dibujan a la vez.

Cada nivel o capa tiene su propio Formas de, de modo que un nivel puede usar formas integradas y el siguiente un archivo cargado.

Para configurar la obtención de detalles:

1. Ponga una jerarquía en el área de campos * ID (obligatorio), por ejemplo País, después Estado y después Condado.
2. En Formas (desde archivos) - configuración inicial, deje Mostrar varias capas como en Obtención de detalles y establezca Número de niveles de obtención de detalles en el número de niveles.
3. Elija un nivel en Aplicar la configuración a:. Los grupos siguientes muestran entonces los ajustes de ese nivel. Elija su Formas de, cargue su archivo si usa uno, y defina su propiedad de coincidencia y su formato.
4. Repita para cada nivel.

Cuando un usuario del informe obtiene detalles, el mapa pasa a las formas de ese nivel. El nivel 1 se usa en la parte superior de la jerarquía, el nivel 2 tras obtener detalles una vez, y así sucesivamente. Cada nivel tiene sus propias formas, propiedad de coincidencia, formato y ajustes de información sobre herramientas.

En Referencia de la entidad, añada un campo que contenga la clave correcta en todos los niveles, o un campo por nivel en el mismo orden que la jerarquía. Con varios campos, el primero se usa en el nivel 1, el segundo en el nivel 2, y así sucesivamente.

Varias capas a la vez

Establezca Mostrar varias capas como en Varias capas y defina Número de capas. Cada capa tiene un ajuste Campo de referencia de la entidad que elige a cuál de sus campos de referencia de la entidad se une, y su propio Z-Index para el orden de dibujo. Una fila se dibuja cuando tiene un valor en el campo de referencia de la entidad de al menos una capa.

Selección, información sobre herramientas y etiquetas

• Haga clic en una forma emparejada para seleccionar su fila y filtrar los demás objetos visuales de la página del informe. Mantenga presionada Ctrl o Mayús para añadir a la selección. Las formas que no ha seleccionado se atenúan a un 80 % de transparencia de forma predeterminada, según Transparencia de los elementos no seleccionados en panel Formato > Selección > Formato. Consulte Seleccionar y filtrar con el mapa.
• Al señalar una forma emparejada se muestran los campos de Información sobre herramientas. Agregar propiedad a la información sobre herramientas añade la propiedad emparejada. Agregar todas las propiedades a la información sobre herramientas añade todas las propiedades de la forma.
• Agregar información sobre herramientas a las formas sin coincidencia muestra las propiedades de la forma en las formas sin coincidencia. Active también uno de los dos ajustes anteriores, para que haya algo que mostrar.
• Las formas emparejadas pueden llevar una etiqueta de datos. Consulte Etiquetas de datos.
• El mapa ajusta el zoom a las formas emparejadas cuyas filas tienen Incluir en el zoom automático establecido en Sí.

Configuración

Todos los ajustes están en panel Formato > Capas de datos. Con más de un nivel o capa, los títulos de los grupos incluyen el número del nivel o de la capa, y los grupos muestran el elegido en Aplicar la configuración a:. La columna fx muestra qué ajustes admiten formato condicional.

Formas (desde archivos) - configuración inicial

Formas (desde archivos) - configuración

Formas (desde archivos) - formato de relleno

Formas (desde archivos) - formato de línea

Formas (desde archivos) - formato de los elementos sin coincidencia

Consejos y límites

• No se colorea nada. Los valores de referencia de la entidad no coinciden con la propiedad. Compruebe las mayúsculas y minúsculas, los ceros iniciales y los espacios de más, y establezca Propiedad que debe coincidir con el campo de referencia de la entidad en la propiedad correcta. En las formas integradas, compare sus valores con el ejemplo que muestra el panel.
• Mantenga los archivos pequeños. Simplifique tanto como permita que el mapa siga viéndose bien en los niveles de zoom que usa. Es la mayor mejora individual de la velocidad de un mapa de formas.
• Una fila por cada forma. Si sus datos tienen varias filas para una forma, resúmalas para que cada valor de referencia de la entidad aparezca una sola vez.
• Hasta cinco niveles o capas, y una capa de cada archivo PMTiles.
• Los contornos no tienen patrones de guiones.
• Para contornos que dan contexto pero no están unidos a sus datos, como un área de estudio, use en su lugar una capa de referencia.
