Celdas: hexágonos H3 y cuadrículas

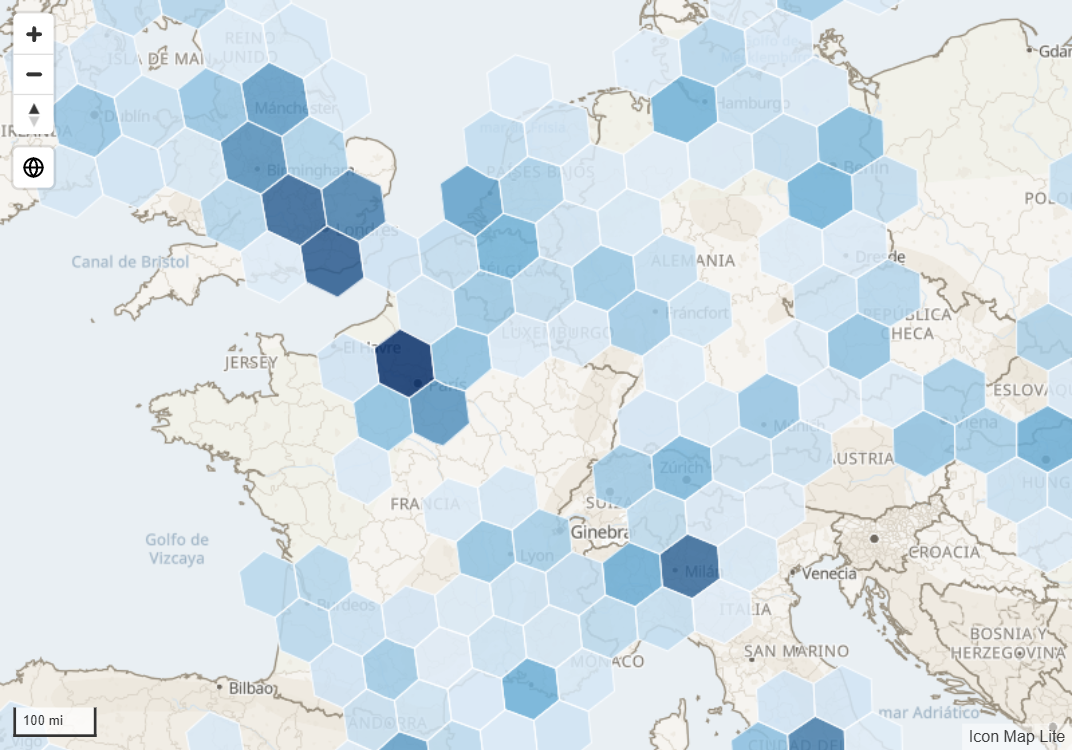

La capa Celdas divide el mapa en una cuadrícula de celdas y colorea cada celda según sus datos. Puede sumar por usted los puntos que caen en cada celda, o dibujar celdas cuyos ID ya están en sus datos. Úsela para convertir miles de puntos en un patrón claro que los lectores todavía pueden seleccionar.

Qué necesita

La capa funciona de una de dos formas, definida por Origen.

Puntos agregados en celdas (el valor predeterminado). Cada fila es un punto. El objeto visual busca la celda en la que cae cada punto y combina los pesos.

ID de celda en sus datos. Cada fila es una celda.

En ambos casos el peso es obligatorio, y estos campos deben estar vacíos en las filas de la capa: Tamaño del círculo, Peso del mapa de calor, Longitud de destino, Latitud de destino, Imagen / WKT / GeoJSON y Referencia de la entidad. Los mensajes del propio objeto visual abrevian el nombre del campo de peso como "Peso de la celda".

Añadir celdas al mapa

1. Añada campos a * ID (obligatorio), Longitud (X) y Latitud (Y). Establezca las coordenadas en Promedio.
2. Añada un número a Peso de la celda (H3/S2/A5/Geohash).
3. Si se muestra el panel ¿Qué tipo de mapa va a crear?, seleccione el mosaico Celdas. Si no, en el panel Formato expanda Capas de datos y active Celdas (H3/S2/A5/Geohash).
4. Expanda Celdas - configuración. Mantenga Origen en H3 a partir de coordenadas de longitud y latitud, elija un Tipo de agregación y defina la Resolución. Un valor más alto es más fino.
5. Expanda Celdas - formato para elegir los colores.

Si las celdas son demasiado pequeñas para verse o demasiado grandes para ser útiles, cambie la Resolución.

Las celdas no tienen contorno de forma predeterminada, porque Ancho del contorno empieza en 0. Auméntelo en Celdas - formato para dibujar los bordes de las celdas.

Elegir una cuadrícula y un origen

Origen define tanto el sistema de cuadrícula como la procedencia de las celdas.

Resolución

En los orígenes de cuadrícula que agregan puntos, la resolución define el tamaño de las celdas. Una resolución más alta significa celdas más pequeñas. El intervalo depende de la cuadrícula: H3 de 0 a 15, S2 y A5 de 0 a 30, Geohash de 1 a 12.

Método de resolución tiene dos opciones:

• Fija usa una sola Resolución en todos los niveles de zoom.
• Según el zoom muestra celdas más grandes con el mapa alejado y más pequeñas a medida que se acerca. Se crean celdas para cada resolución desde Resolución inicial hasta Resolución final, y cada resolución se muestra en su propia franja de niveles de zoom entre Nivel de zoom de la resolución inicial y Nivel de zoom de la resolución final. Cada resolución tiene su propia escala de colores.

Resolución, Resolución inicial y Resolución final tienen un botón fx. El valor se aplica a toda la capa, así que use una medida, por ejemplo una controlada por una segmentación de datos que permita a los lectores elegir el tamaño de las celdas.

Agregación

Tipo de agregación define cómo se combinan los pesos de los puntos de una celda: Suma, Recuento, Promedio, Mínimo o Máximo. Recuento cuenta las filas de cada celda, sea cual sea su peso.

Colorear las celdas

Las celdas se colorean con un degradado que va del Color inicial al Color final, pasando por el Color intermedio. De forma predeterminada, la escala va del valor de celda más pequeño al más grande del mapa.

• Desactive Usar el color intermedio para un degradado de dos colores.
• Active Especificar valores para fijar la escala con Valor mínimo, Valor intermedio y Valor máximo, de modo que los colores signifiquen lo mismo cuando los datos cambien o se filtren. Los valores fuera del intervalo toman los colores de los extremos. Mantenga Valor mínimo por debajo de Valor intermedio, y Valor intermedio por debajo de Valor máximo.

En los orígenes de ID de celda hay una segunda opción: active Usar el formato de Power BI para colorear cada celda con formato condicional en lugar del degradado. Color de relleno, Color del contorno y los dos ajustes de transparencia admiten entonces fx, fila a fila. Consulte Formato condicional.

Extruir celdas en 3D

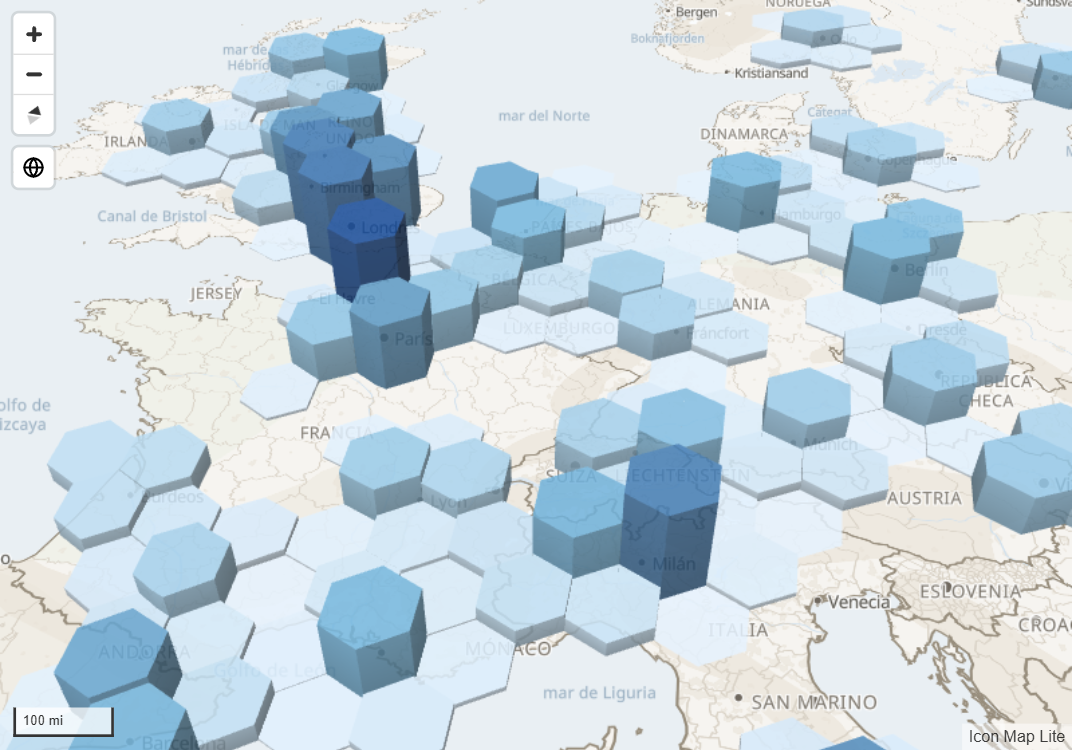

Active Extruir celdas para elevar cada celda sobre el mapa según su valor. Incline el mapa para ver las alturas. Las alturas se expresan en metros, y sus ajustes dependen del origen:

• Orígenes de puntos: la celda con el valor más alto de la escala de colores se eleva hasta Altura máxima de la extrusión, y las demás en proporción. Altura mínima de la extrusión añade la misma altura a todas las celdas.
• Orígenes de ID de celda: la celda con el valor más alto se eleva hasta Altura final de la extrusión, y las demás en proporción. Altura inicial de la extrusión añade la misma altura a todas las celdas. Ambas admiten formato condicional.

Las celdas extruidas se dibujan sin contorno.

Formas personalizadas

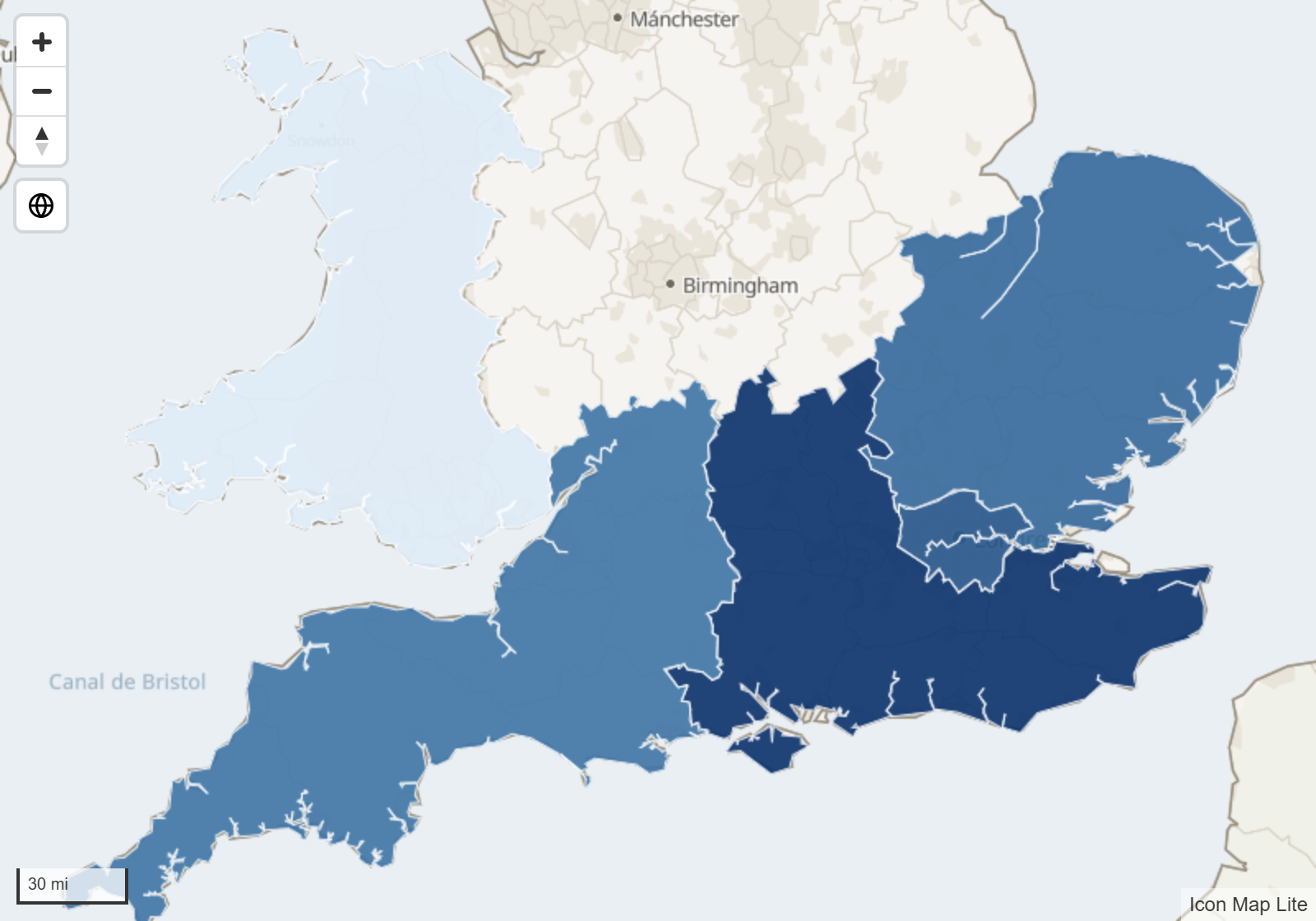

Establezca Origen en Formas personalizadas a partir de coordenadas de longitud y latitud para contar sus puntos en sus propias zonas en lugar de en una cuadrícula: territorios de ventas, distritos, zonas de reparto. Sus filas siguen siendo puntos con un peso. Los polígonos proceden de un archivo que usted carga y que se guarda en el informe.

1. En Celdas - configuración, establezca Origen en Formas personalizadas a partir de coordenadas de longitud y latitud.
2. Active Mostrar el botón de carga de archivos. Se abre la ventana de carga.
3. Elija un archivo GeoJSON, KML, TopoJSON, Shapefile comprimido o PMTiles de polígonos y seleccione OK.
4. De vuelta en el panel Formato, compruebe Identificar formas por y elija un Tipo de agregación.

Debajo del botón de carga, el panel muestra el nombre del archivo guardado, o "Aún no se ha cargado ningún archivo de formas".

Cómo se comporta:

• Solo se usan los polígonos. Las líneas y los puntos del archivo se dejan fuera, y la ventana de carga le indica cuántos.
• Un punto se cuenta en cada forma que lo contiene, así que las formas superpuestas lo cuentan cada una.
• Identificar formas por indica qué constituye una forma. (Cada entidad es una forma) trata cada entidad por separado. Si elige en su lugar una propiedad, las entidades con el mismo valor se tratan como una sola forma, por ejemplo un país guardado como una entidad por isla. Las entidades sin valor para esa propiedad se dejan fuera.
• Mostrar formas sin puntos dibuja en el Color inicial las formas que no contienen puntos. Estas formas vacías no se pueden seleccionar y no afectan al zoom automático. Desactívelo para ocultarlas.
• No hay ajustes de resolución. Los colores, los contornos, Especificar valores y Extruir celdas funcionan igual que en las celdas de cuadrícula.

En un archivo PMTiles:

• El archivo puede ocupar hasta 25 MB.
• Identificar formas por debe ser Id. de entidad o una propiedad, porque una forma que cruza el borde de una tesela llega en trozos.
• Las formas proceden de una sola capa del archivo.
• El nivel de detalle que se usa depende de lo dispersos que estén sus puntos: los puntos repartidos por un continente se cuentan sobre formas simplificadas, y los puntos de una ciudad, con todo el detalle.
• Las etiquetas de datos no están disponibles.

Para sustituir o quitar el archivo, vuelva a activar Mostrar el botón de carga de archivos.

Para unir sus datos a límites por un código o un nombre, en lugar de contar los puntos de su interior, use Formas desde archivos, que también ofrece países, estados y provincias integrados.

Configuración

Todos estos ajustes están en panel Formato > Capas de datos y se muestran cuando el conmutador Celdas (H3/S2/A5/Geohash) está activado. Más abajo, "orígenes de puntos" significa los orígenes que terminan en "a partir de coordenadas de longitud y latitud".

Celdas - configuración

Celdas - formato

Igual que los ajustes de resolución, Valor mínimo, Valor intermedio y Valor máximo se aplican a toda la capa, así que defínalos con una medida en lugar de con una regla por fila.

Selección, información sobre herramientas y etiquetas

• Selección. Al seleccionar una celda creada a partir de puntos se seleccionan todas las filas que contiene, y se filtran los demás objetos visuales de la página del informe por esas filas. Selecciónela de nuevo para borrar la selección. Con un origen de ID de celda, cada celda es una fila. Las celdas planas no seleccionadas se atenúan. Las celdas extruidas no seleccionadas se vuelven grises, porque las formas 3D no se pueden atenuar una a una. Consulte Seleccionar y filtrar con el mapa.
• Información sobre herramientas. Active Incluir información sobre herramientas. En las celdas creadas a partir de puntos, la información sobre herramientas muestra el nombre del campo de peso y el valor agregado de la celda. Si añade campos a Información sobre herramientas, cada uno se agrega entre las filas de la celda con el resumen propio de ese campo, como Suma o Promedio. En los orígenes de ID de celda, la información sobre herramientas funciona como en cualquier otra fila. Consulte Información sobre herramientas.
• Etiquetas. Active Mostrar las etiquetas de datos y active las etiquetas de datos del objeto visual. Las celdas creadas a partir de puntos se etiquetan con su valor agregado, con el formato del campo de peso. Consulte Etiquetas de datos.
• Leyenda. Las celdas pueden tener una entrada en la leyenda. Consulte Leyenda.

Consejos y límites

• Empiece con una resolución baja y súbala. Cada paso hace que las celdas sean varias veces más pequeñas y aumenta el número de celdas que hay que dibujar.
• Según el zoom crea celdas para cada resolución de su intervalo cada vez que el mapa se actualiza. Mantenga pequeño el intervalo entre Resolución inicial y Resolución final con conjuntos de datos grandes.
• Los ID de celda que no son válidos para la cuadrícula elegida se omiten.
• Para más de 30.000 puntos, consulte Filas de datos y límites.
